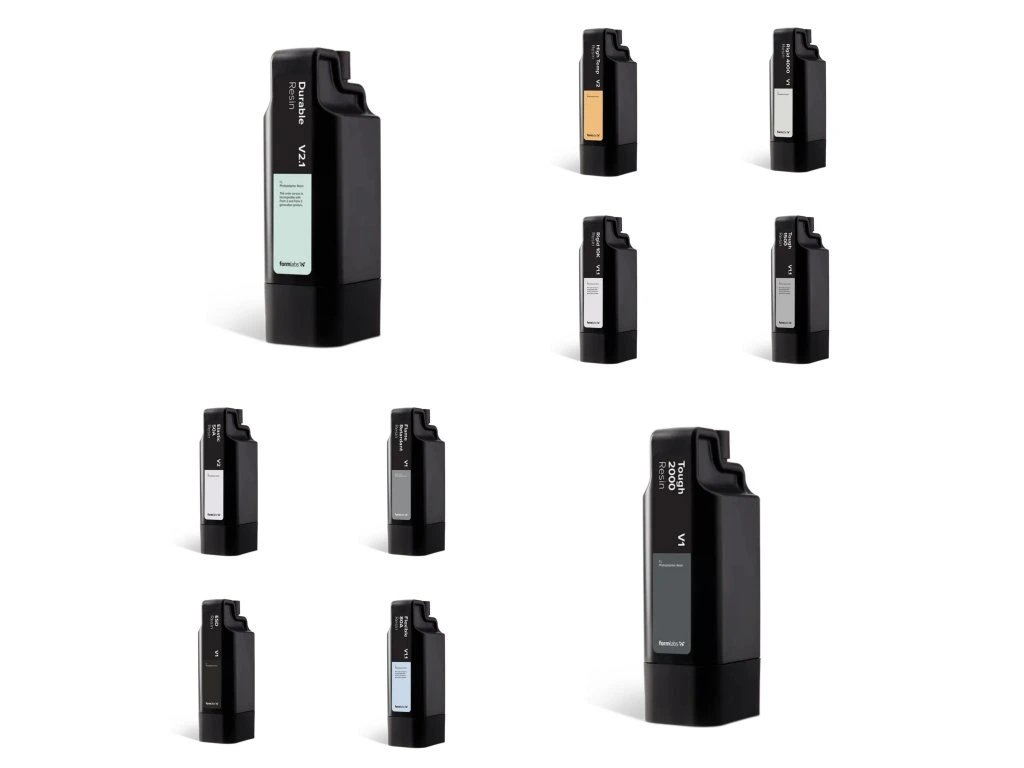

Formlabs Engineering Resins / Konštrukčné živice pre Form 4

Kód: RS-C2-TO20-01
Neohodnotené
Značka: Formlabs
od €210 od €175 bez DPH

Zvoľte variant

Pokročilé živice pre náročné a funkčné výtlačky pripravené na 3D tlačiarňach Form 4 a Form 4B. Od pružných a ohňovzdorných materiálov až po pevné a mechanicky odolné živice.



Detailné informácie

Materiál: ESD resin, Objem: 1 l
| C2-ESDS-01
€240
€200 bez DPH
Materiál: Tough 2000 Resin, Objem: 1 l
| RS-C2-TO20-01
€210
€175 bez DPH
Materiál: Tough 1500 Resin, Objem: 1 l
| RS-C2-TO15-11
€210
€175 bez DPH
Materiál: Durable Resin, Objem: 1 l
| RS-C2-DUCL-21
€210
€175 bez DPH
Materiál: Flexible 80A Resin, Objem: 1 l
| RS-C2-FL80-11
€240
€200 bez DPH
Materiál: High Temp Resin, Objem: 1 l
| RS-C2-HTAM-02
€240
€200 bez DPH
Materiál: Rigid 4000 Resin, Objem: 1 l
| RS-C2-RGWH-01
€240
€200 bez DPH
Materiál: Flame Retardant Resin, Objem: 1 kg (0,84 l)
| RS-C2-FRGR-01
€300
€250 bez DPH
Materiál: Rigid 10K Resin, Objem: 1 l
| RS-C2-RG10-11
€360
€300 bez DPH
Materiál: Elastic 50A Resin, Objem: 1 l
| RS-C2-ELCL-02
€240
€200 bez DPH

Podrobný popis

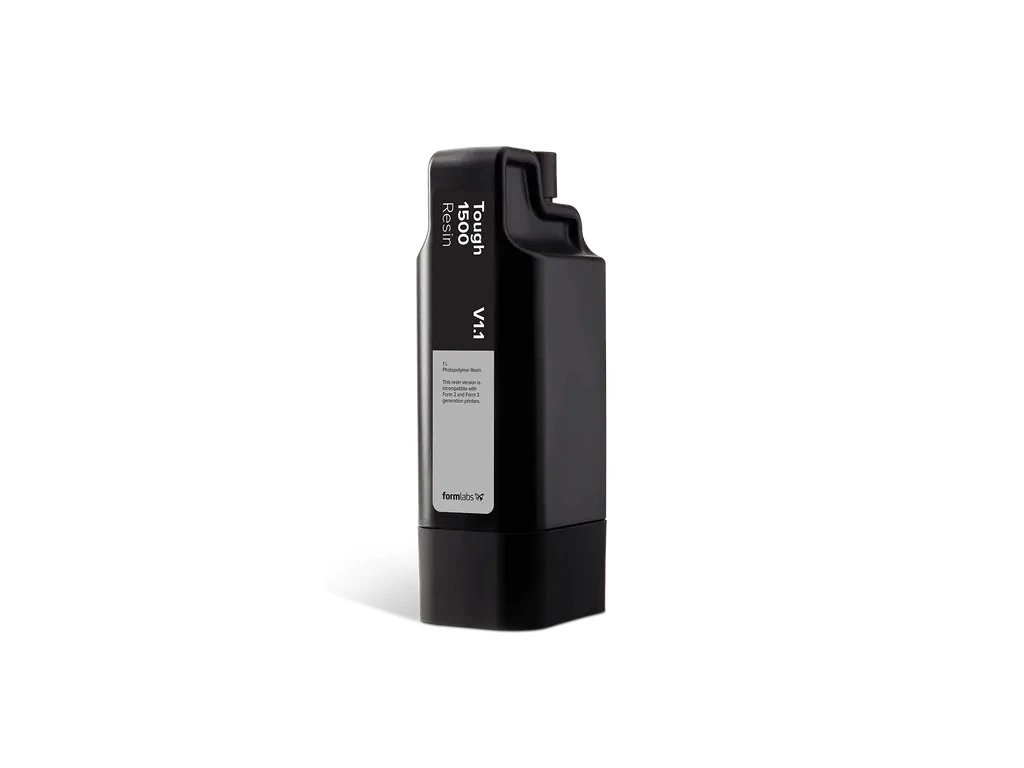

Tough 1500 Resin

Tough 1500 Resin je pružný materiál bezpečný pre styk s pokožkou, má podobnú pevnosť a tuhosť ako polypropylén (PP). Živicu Tough 1500 zvoľte pre pevné a poddajné diely, ktoré sa rýchlo ohýbajú a pružia, prototypy, ktoré sa opakovane ohýbajú a rýchlo vracajú do pôvodného tvaru, a prípravky a upínky vyžadujúce opakované ohýbanie.

Živica Tough 1500 je certifikovaná ako bezpečná pre styk s pokožkou, čo z nej robí ideálny materiál pre odevné výrobky, osobné ochranné prostriedky a ďalší spotrebný tovar. Aby boli diely certifikované ako bezpečné pre styk s pokožkou, je potrebné bez odchýlok dodržať odporúčané podmienky dodatočného spracovania materiálu Tough 1500 Resin.

Tough 1500 Resin je ideálna pre:

  • Prototypy, ktoré sa opakovane ohýbajú a rýchlo vracajú do pôvodného tvaru.
  • Prípravky a upínky vyžadujúce opakované ohýbanie.
  • Odevné doplnky, osobné ochranné prostriedky a ďalší spotrebný tovar.

Ďalšie informácie, kompatibilita, technické a bezpečnostné listy výrobcu →

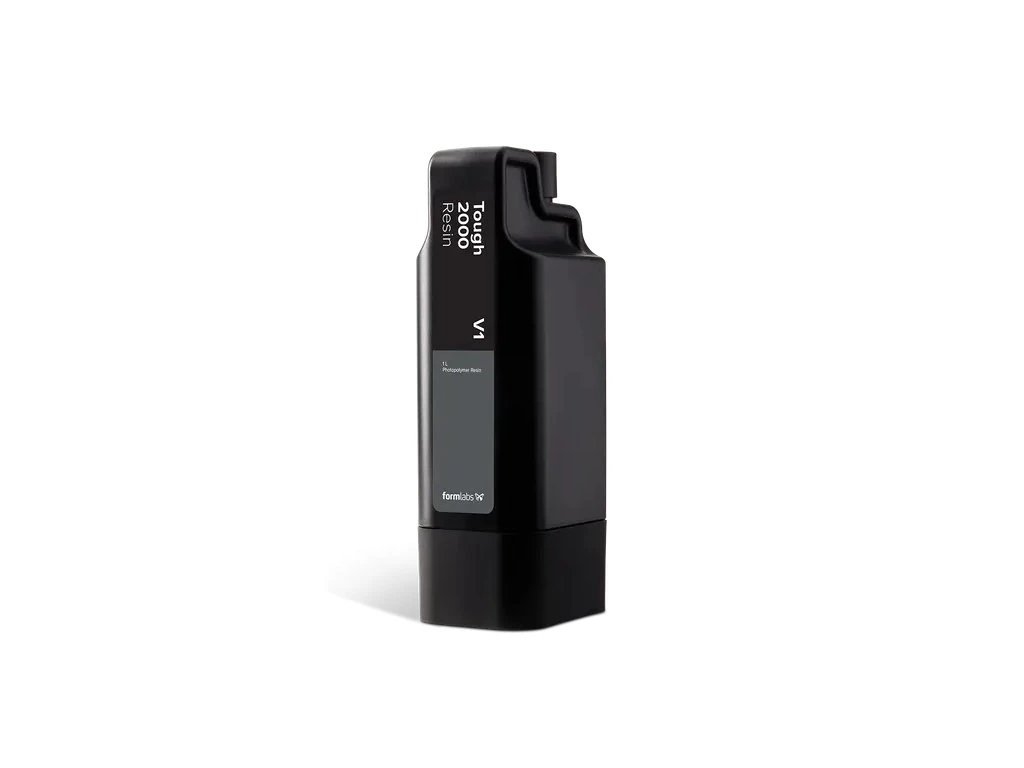

Tough 2000 Resin

Tough 2000 Resin má podobnú pevnosť a tuhosť ako ABS, preto je ideálna pre funkčné diely, ktoré sa ťažko ohýbajú a vydržia aj dlhšie používanie.

Živicu Tough 2000 zvoľte pre výrobu prototypov silných a robustných dielov, ktoré by sa nemali ľahko ohýbať, a tiež pre prípravky a upínky vyžadujúce minimálne vychýlenie.

Tough 2000 Resin je ideálna pre:

  • Prípravky a upínky vyžadujúce minimálny priehyb.
  • Silné a odolné prototypy.
  • Výrobné pomôcky.
  • Puzdrá a schránky.

Ďalšie informácie, kompatibilita, technické a bezpečnostné listy výrobcu →

Durable Resin

Táto odolná živica je poddajný, nárazuvzdorný a samomazací materiál pre stlačiteľné diely a zostavy s nízkym trením. Diely vytlačené z materiálu Durable Resin sú robustné a majú nízke trenie, pričom ich pevnosť a tuhosť je podobná pevnosti a tuhosti polyetylénu (PE) a koeficient trenia je porovnateľný s Delrinom (POM).

Pre prototypy s možnosťou stlačenia, zostavy s nízkym trením a prípravky a upínky vystavené výrazným rázom zvoľte práve živicu Durable Resin.

Durable Resin je ideálna pre:

  • Stlačiteľné prototypy.
  • Zostavy s nízkym trením a nedegradujúcimi povrchmi (napr. guľové kĺby).
  • Prípravky a upínky vystavené výrazným rázom.
  • Zacvakávacie diely a ohýbané prvky.

Ďalšie informácie, kompatibilita, technické a bezpečnostné listy výrobcu →

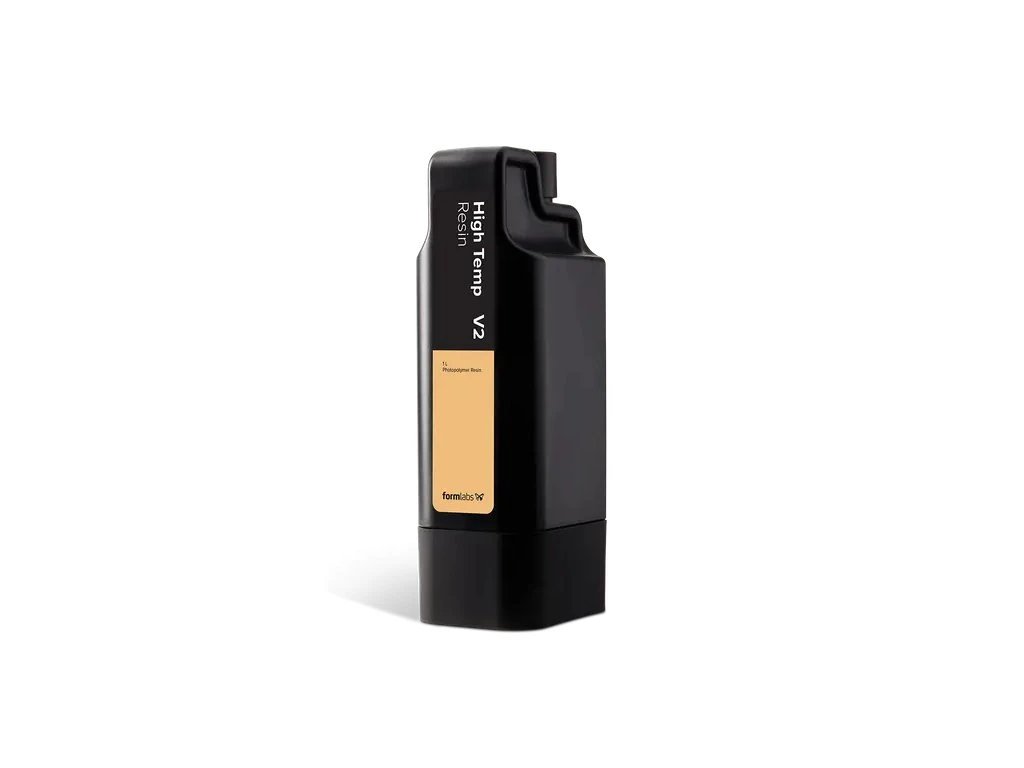

High Temp Resin

Vysokoteplotná živica s hodnotou HDT (Heat Deflection Temperature) 238 °C pri tlaku 0,45 MPa, najvyššia medzi živicami od Formlabs.

High Temp Resin zvoľte pre tlač detailných, presných prototypov a koncových dielov, ktoré vyžadujú vysokú tepelnú stabilitu, ako sú formy a vložky, diely vystavené prúdeniu horúceho vzduchu, plynu a kvapalín, a tiež tepelne odolné držiaky, puzdrá a prípravky.

High Temp Resin je ideálna pre:

  • Prúdenie horúceho vzduchu, plynu a kvapalín.
  • Tepelne odolné držiaky, puzdrá a príslušenstvo.
  • Formy a vložky.

Ďalšie informácie, kompatibilita, technické a bezpečnostné listy výrobcu →




Rigid 4000 Resin

Živica Rigid 4000 je presný materiál so skleneným plnivom, ponúka podobnú tvrdosť ako termoplasty PEEK a PEKK. Tlačí sa s hladkým, matným povrchom a je vysoko odolná voči teplu a chemikáliám.

Materiál Rigid 4000 Resin si vyberte pre pevné a tuhé prototypy strojárskej kvality, aplikácie s bežným zaťažením a priemyselné diely, ktoré musia odolať výraznému zaťaženiu bez ohýbania.

Rigid 4000 Resin je ideálna pre:

  • Držiaky a konzoly.
  • Tenkostenné diely.
  • Prípravky a upínky.
  • Simuluje tuhosť materiálu PEEK.

Ďalšie informácie, kompatibilita, technické a bezpečnostné listy výrobcu →




Rigid 10K Resin

Rigid 10K Resin je vysoko plnený sklenenými vláknami a extrémne tuhý materiál, ktorý sa podobá termoplastom plneným sklenenými vláknami. Tlačí sa s hladkým, matným povrchom a je vysoko odolný voči teplu a chemikáliám.

Živicu Rigid 10K Resin zvoľte pre presné priemyselné diely, ako sú formy, prípravky, raznice a ďalšie nástroje pre procesy ako vstrekovanie, tvarovanie za tepla alebo vyfukovanie, a tiež pre funkčné prototypy a diely pre koncové použitie vyžadujúce rozmerovú presnosť a stabilitu pri vysokých teplotách a tlakoch.

Rigid 10K Resin je ideálna pre:

  • Malosériové vstrekovacie formy a vložky.
  • Aerodynamické testovacie modely.
  • Tepelne odolné a kvapalinám vystavené súčasti, prípravky a upínky.
  • Simuluje tuhosť termoplastov plnených skleneným vláknom.

Ďalšie informácie, kompatibilita, technické a bezpečnostné listy výrobcu →

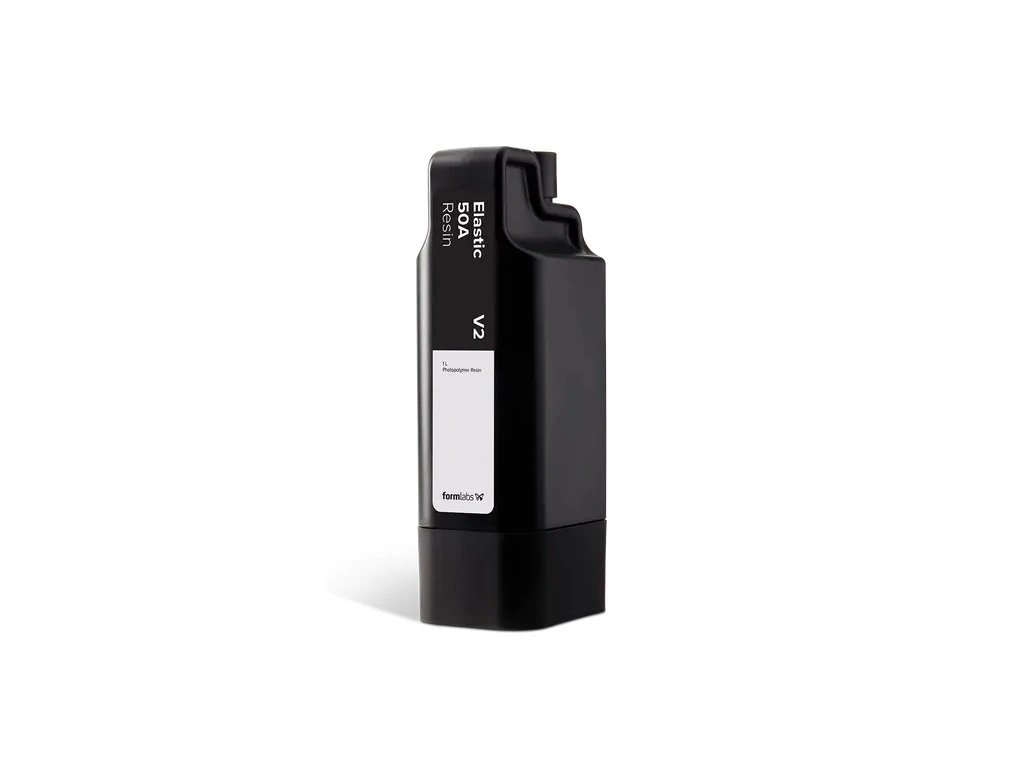

Elastic 50A Resin V2

Elastic 50A Resin V2 je mäkký, priesvitný elastomér s tvrdosťou 50A Shore, ktorý je vhodný na prototypovanie dielov bežne vyrábaných z mäkších gúm a silikónov.

Diely vytlačené z živice Elastic 50A sa ohýbajú, naťahujú, stláčajú, vydržia opakované cykly bez roztrhnutia a rýchlo sa vracajú do pôvodného tvaru.

Elastic 50A Resin je ideálna pre:

  • Nosiace zariadenia, ako sú remienky a pod.
  • Stlačiteľné tlačidlá.
  • Naťahovacie puzdrá a obaly.
  • Pružné prvky pre robotiku.
  • Anatomické modely mäkkých tkanív a ďalšie lekárske modely.
  • Rekvizity a modely pre špeciálne efekty.

Ďalšie informácie, kompatibilita, technické a bezpečnostné listy výrobcu →

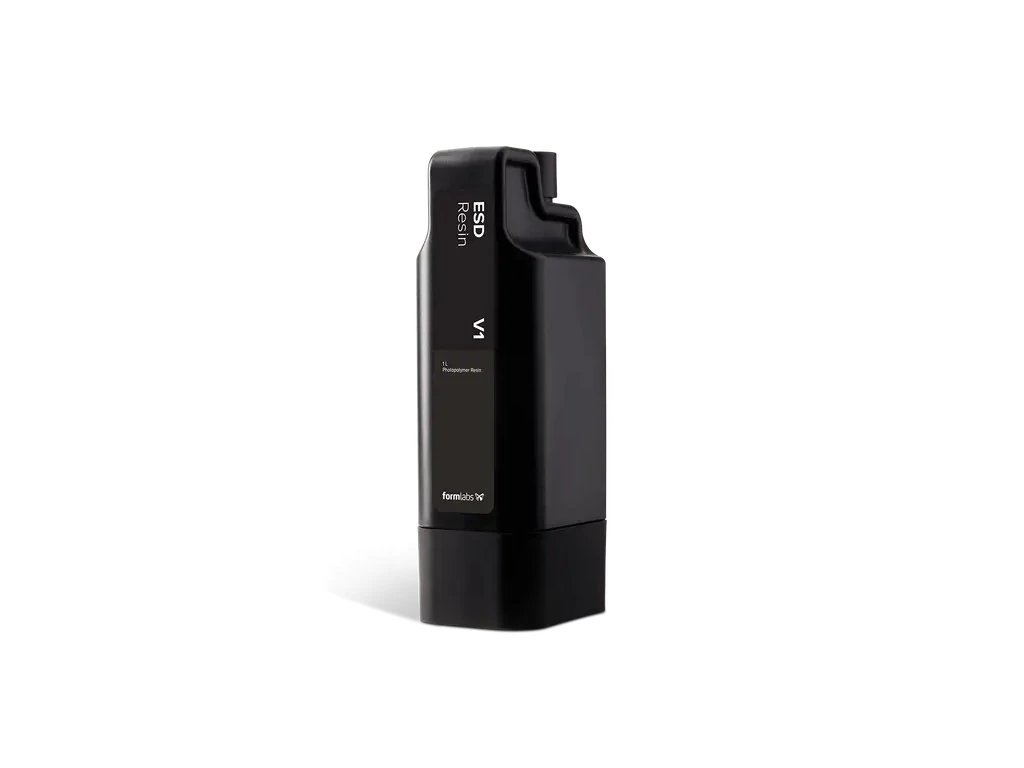

ESD Resin

ESD Resin je špeciálny materiál na zákazkovú výrobu prototypov a výrobných nástrojov bezpečných proti elektrostatickému výboju. Zvyšuje prevádzkovú efektivitu a zlepšuje výťažnosť výrobných liniek elektroniky. Diely vytlačené z ESD živice sú staticky disipatívne a majú vysokú rázovú pevnosť podobnú ABS.

ESD Resin si vyberte pre tlač prototypov a overovanie výrobných postupov elektroniky, pre tlač staticky disipatívnych dielov, ktoré odpudzujú prach a prášok, a na výrobu krytov chrániacich citlivú elektroniku pred statickým výbojom.

ESD Resin je ideálna pre:

  • Nástroje a upínky pre výrobu elektroniky.
  • Antistatické prototypy a komponenty pre koncové použitie.
  • Zákazkové zásobníky na manipuláciu a skladovanie súčiastok.

Ďalšie informácie, kompatibilita, technické a bezpečnostné listy výrobcu →

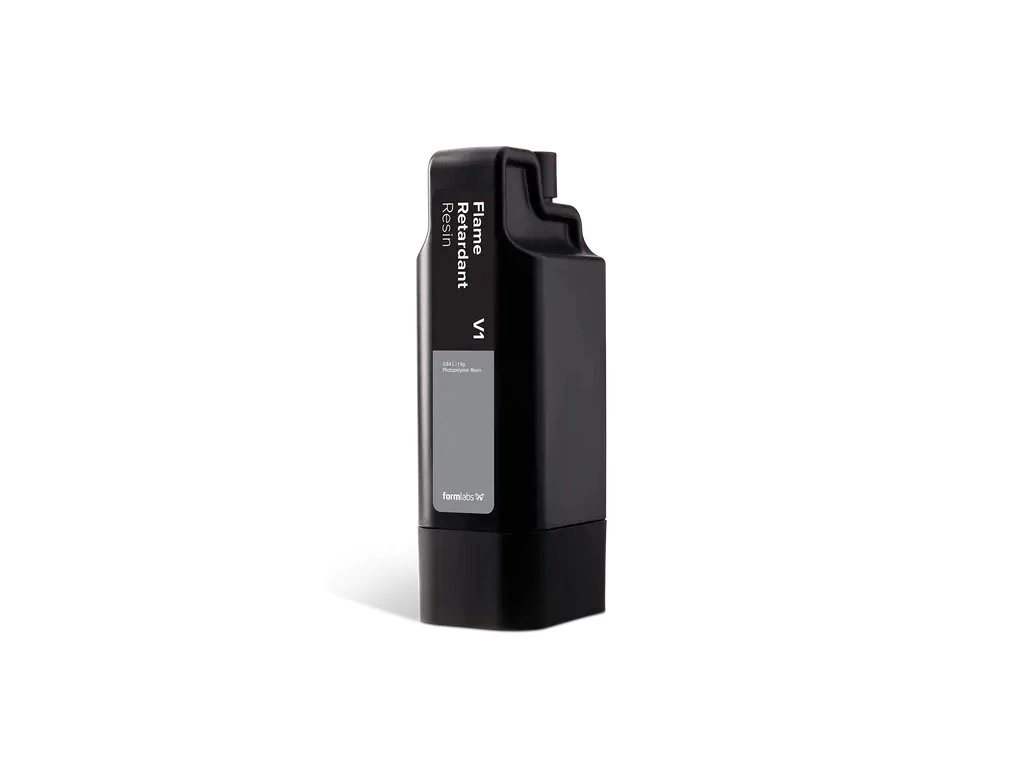

Flame Retardant Resin

Nehorľavá živica je špeciálny materiál s certifikátom UL 94 na výrobu samozhášacích, bezhalogénových dielov s priaznivým hodnotením plameňa, dymu a toxicity (FST). Zo živice Flame Retardant Resin ľahko vytlačíte nehorľavé, žiaruvzdorné, tvrdé a proti tečeniu odolné diely, ktoré budú dlhodobo dobre fungovať v interiéroch a priemyselných prostrediach s vysokými teplotami alebo zdrojmi vznítenia.

Testy a certifikácie zahŕňajú: UL 94 V-0 pri hrúbke 3 mm pre horľavosť; FAR 25.853 Dodatok F, Časť I pre horľavosť; ASTM E662 pre FST. Úplné výsledky testov a certifikácie nájdete v technickom liste.

Flame Retardant Resin je ideálna pre:

  • Interiérové diely lietadiel, automobilov a železničných vozidiel s vynikajúcou povrchovou úpravou.
  • Ochranné a vnútorné súčasti spotrebnej alebo lekárskej elektroniky.
  • Zákazkové prípravky, upínky a náhradné diely pre priemyselné prostredie s vysokými teplotami alebo zdrojmi vznítenia.

Ďalšie informácie, kompatibilita, technické a bezpečnostné listy výrobcu →

Fornlabs-Form-4-Flexible-80A-Resin-sampleFornlabs-electronic-samples





Dodatočné parametre

Kategória: Živice
Objem zásobníka: Form 4/4B
